PA323三通道數字功率計

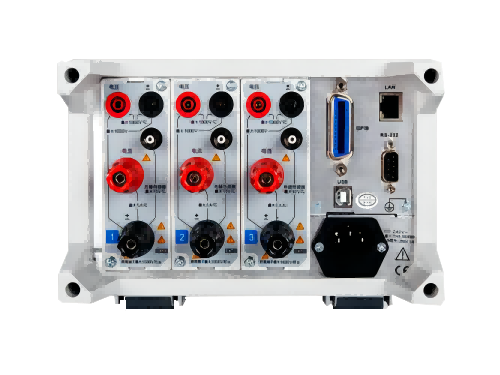

PA323功率計配備三通道600V/20A功率板卡，具備0.1%高精度與100KHz帶寬，是一款基礎性能型功率計。面向小功率、帶寬要求不高的電源、變頻器、家電等產品提供穩定可靠的電參數測試服務。
功率計是一種基礎的電參數測量儀器，主要用于光伏、家電、電源、電機等行業的產線測試環節，具有高精度、易集成、高性價比的產品特性。
PA323功率計配備三通道600V/20A功率板卡，具備0.1%高精度與100KHz帶寬，是一款基礎性能型功率計。面向小功率、帶寬要求不高的電源、變頻器、家電等產品提供穩定可靠的電參數測試服務。
| 輸入通道 | 三通道 | 電壓量程 | 15V、30V、60V、150V、300V、600V |
| 基本功率精度 | 0.10% | 直接輸入電流量程 | 0.5A、1A、2A、5A、10A、20A |
| 輸入帶寬 | DC,0.1Hz-100kHz | 外部傳感器輸入量程 | 50mV、100mV、200mV、500mV、1V、2V、2.5V、 5V、10V |
| 采樣率 | 200KS/s | 最大連續共模電壓 | 600Vrms，CAT II |
| 數據更新周期 | 100ms、250ms、500ms、1s、2s、5s、10s、20s、自動 | 積分測量及積分模式下的自動量程 | 支持 |
| 諧波測量 | 標配、IEC61000-4-7 | A/D轉換器 | 電壓與電流同時轉換，分辨率：16位，最大轉換率：5μs |
| THD運算的分析次數 | 1-50次 | 通信接口 | 標配GPIB（符合IEEE488.2）、LAN、RS-232、USB-Host |
諧波測量符合IEC61000-4-7國際標準
PA300系列數字功率計可進行完全符合諧波測量國際標準IEC61000-4-7的測定，根據基波的頻率，最高可測量至50次諧波。
直觀的可視化數據分析軟件
PAM管理軟件具有強大的數據處理分析功能，支持對所有測量參數數值進行實時顯示，生成各次諧波數據、諧波柱狀圖、趨勢圖和波形圖，支持同步顯示與報表導出。支持IEC62301國際測試標準，實現待機功耗的自動化測試。
功率計選型表
| 型號 | PA333H | PA323H | PA323 | PA310H | PA310 |
| 實物圖 |  |  |  |  |  |
| 輸入通道 | 三通道 | 三通道 | 三通道 | 單通道 | 單通道 |
| 基本精度 | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
| 輸入帶寬 | 300kHz | 300kHz | 100kHz | 300kHz | 300kHz |
| 采樣率 | 200KS/s | 200KS/s | 200KS/s | 500KS/s | 500KS/s |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | 1-50次 |
| 最大測試電壓 | 1500V | 1000V | 600V | 1000V | 600V |
| 電流測試范圍 | 5mA-50A | 500μA-5A | 2.5mA-20A | 5mA-50A | 25μA-20A |
| 外部傳感器輸入 | BNC | BNC | BNC | BNC | BNC |
| 通信接口 | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host |
| 測試場景 | 大功率電機 三相大功率電源 光伏逆變器直流輸入 | 光伏逆變器交流輸出 搭配高精度電流傳感器 | 小功率電機 三相小功率電源 | 單相大功率電源 | 單相小功率電源 家電行業功耗測試 |
